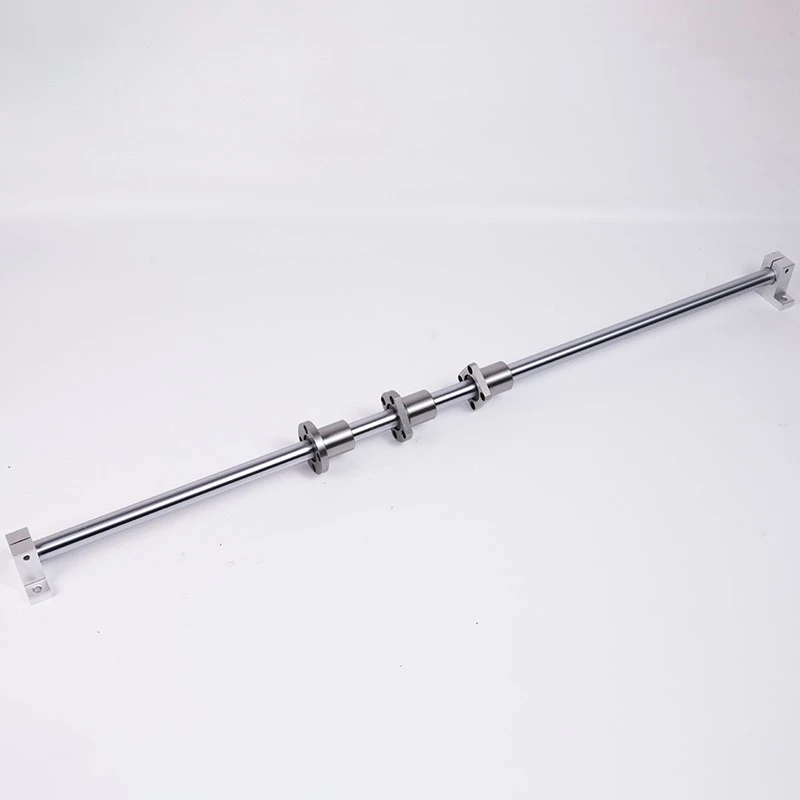

Cuscinetti lineari circolari flangiati in alluminio

1. Parametri dimensionali

• Diametro nominale dell'albero: le specifiche comuni includono 5 mm, 20 mm, 30 mm, ecc. La dimensione specifica deve essere determinata in base al modello del prodotto.
• Diametro esterno e lunghezza: l'intervallo del diametro esterno è generalmente compreso tra 12 mm e 76,2 mm e l'intervallo della lunghezza è compreso tra 22 mm e 152,4 mm. Diversi modelli corrispondono a diverse combinazioni di dimensioni.
• Dimensioni della flangia: inclusi due tipi: flangia rotonda e flangia del metodo. I parametri dimensionali specifici (come Df, k, t, ecc.) devono fare riferimento al manuale tecnico del prodotto.

2. Parametri prestazionali

• Carico nominale: il carico dinamico C (N) e il carico statico Co (N) variano a seconda del modello, ad esempio il modello LMEF5UU ha un carico dinamico di 206 N e un carico statico di 265 N.
• Velocità estrema: influenzata dalle condizioni di lubrificazione e dal carico, il valore specifico deve essere determinato in base alle condizioni di lavoro effettive.
• Livello di precisione: solitamente contrassegnato come precisione di livello P-, il valore specifico deve essere confermato tramite il manuale del prodotto.

3. Parametri strutturali

• Materiale di fermo: viene comunemente utilizzato il materiale in nylon, mentre alcuni modelli possono utilizzare acciaio al carbonio F1.
• Forma di tenuta: comprese varie strutture come copertura antipolvere e tipo aperto, e il tipo appropriato deve essere selezionato in base all'ambiente di utilizzo.
• Metodo di installazione: supporta varie forme come l'installazione a flangia e l'installazione a sedile fisso. Le dimensioni di installazione specifiche devono fare riferimento ai disegni del prodotto.

1. Elementi di progettazione strutturale

Design della flangia integrata

Adozione della lavorazione e della formatura CNC integrale in lega di alluminio; La tolleranza del diametro della flangia è controllata entro ± 0,02 mm; i fori filettati 4×M5 sono distribuiti uniformemente e progettati per essere conformi agli standard DIN

Ottimizzazione della cavità del cuscinetto

Predisposta internamente 3 piste di precisione; Progettazione integrata del meccanismo di regolazione del precarico; Struttura di tenuta a labirinto antipolvere

2. Piano dei materiali e del processo

Processo di trattamento superficiale

Anodizzazione dura; La rugosità superficiale Ra dopo la rettifica secondaria di precisione è inferiore o uguale a 0,4 μ m; Identificazione permanente con marcatura laser

Specifiche del trattamento termico

Tempra ad alta frequenza della pista del cuscinetto (HRC58-62); Trattamento temporale (160 gradi × 8 ore)

3. Standard di verifica delle prestazioni

Indicatori di test dinamici

Carico dinamico nominale Maggiore o uguale a 500N; test di durata del movimento alternativo Maggiore o uguale a 500000 volte; Aumento della temperatura Δ T Inferiore o uguale a 15 gradi (v=0.5m/s)

Elementi per test di precisione: eccentricità radiale inferiore o uguale a 0,01 mm; gioco assiale Inferiore o uguale a 0,03 mm; rumore di funzionamento Inferiore o uguale a 45 dB (distanza 1 m)

1. Struttura e caratteristiche

L'albero e il canale della sfera sono entrambi realizzati in forme cilindriche e la sfera del cuscinetto è supportata da una gabbia e disposta lungo la direzione assiale. Il rivestimento esterno è realizzato in acciaio al cromo ad alto tenore di carbonio e la superficie interna è formata mediante trattamento termico e rettifica.

• Intercambiabilità

A causa delle tolleranze dimensionali standardizzate delle varie parti dei cuscinetti lineari, queste possono essere scambiate. Poiché l'albero è lavorato su una rettificatrice cilindrica esterna, è possibile ottenere tolleranze di assemblaggio precise.

• Anello esterno ad alta durezza

L'anello esterno è realizzato in acciaio per cuscinetti ad alta-resistenza e la superficie complessiva è dura, quindi può essere incorporato direttamente con cuscinetti a rullini sulla superficie circonferenziale per l'uso.

• Telaio di sostegno ad alta precisione

Grazie alla gabbia integrata con 4-6 file di sfere, le sfere vengono disposte con precisione lungo la direzione del movimento, ottenendo così una precisione di movimento stabile.

I cuscinetti di piccolo diametro utilizzano una singola gabbia in resina sintetica, che presenta bassa rumorosità durante il funzionamento ed eccellenti caratteristiche di lubrificazione.

• Unità con scatola LM

L'unità box tipo SC è dotata di cuscinetti tipo LM in un guscio di alluminio piccolo e leggero, quindi può essere facilmente fissata al banco di lavoro con bulloni per il montaggio.

Grazie alla presenza di più file di sfere all'interno del cuscinetto lineare, ci sono sempre due file di sfere che sopportano il carico dall'alto della scatola, con conseguente maggiore durata.

Contatta ora

2. Applicazione del prodotto

La struttura circolare della flangia dei bracci robotici delle apparecchiature di automazione industriale e dei sistemi multiasse può sopportare grandi carichi radiali ed è adatta per giunti di bracci robotici disposti verticalmente, come i moduli di posizionamento di precisione nelle linee di assemblaggio elettronico 3C. La guida in alluminio dei cuscinetti lineari circolari con flangia mantiene un'elevata rigidità riducendo l'inerzia e, se combinata con i moduli cilindro, può raggiungere una precisione di posizionamento con ripetibilità a livello micrometrico. Il basso coefficiente di attrito caratteristico delle apparecchiature di smistamento ad alta-velocità può ridurre il consumo di energia di guida. Se utilizzato insieme alle guide lineari nei sistemi di smistamento logistico, può sopportare movimenti alternativi ad alta-frequenza e soddisfare i requisiti di efficienza di migliaia di operazioni di smistamento all'ora.

La struttura rigida della macchina di misura a coordinate 3D per apparecchiature di misurazione e rilevamento di precisione può sopprimere le interferenze dovute alle vibrazioni. Nelle apparecchiature di rilevamento dei wafer semiconduttori, la guida in alluminio con cuscinetti lineari circolari flangiati combinata con i righelli del reticolo può raggiungere una precisione di misurazione a livello nanometrico, garantendo l'accuratezza dell'analisi della morfologia della superficie del wafer. Le caratteristiche di movimento fluido dei cuscinetti lineari sulla piattaforma di rilevamento ottico sono adatte per i tavolini del microscopio. Nelle apparecchiature di rilevamento dei difetti della scheda PCB, può garantire la stabilità dell'immagine della telecamera durante lo spostamento sull'asse X/Y, evitando errori di rilevamento causati dalle vibrazioni.

Il materiale in lega di alluminio della guida dello scanner CT per dispositivi medici e apparecchiature di laboratorio può soddisfare i requisiti non-magnetici delle apparecchiature mediche attraverso il trattamento di anodizzazione. Nel sistema di movimento del letto di scansione TC, le sue caratteristiche di bassa rumorosità possono migliorare l'esperienza dell'esame del paziente. Il processo di trattamento superficiale resistente alla corrosione-delle apparecchiature di automazione del laboratorio consente al dispositivo di scorrimento di adattarsi all'ambiente dei reagenti chimici. Nella stazione di pipettaggio completamente automatica è possibile ottenere una distribuzione ad alta-precisione di liquidi in traccia, con una precisione di posizionamento ripetibile migliore di ± 0,01 mm.

Nelle apparecchiature di serigrafia della nuova linea di produzione di celle fotovoltaiche per la produzione di energia e semiconduttori, i cuscinetti lineari devono resistere ad un ambiente ad alta temperatura (120 gradi). I prodotti Deliya utilizzano una speciale formula di grasso per garantire un basso coefficiente di attrito durante la produzione continua ed estendere il ciclo di manutenzione delle apparecchiature. Il design della flangia del livello di vuoto del robot di trasferimento wafer può adattarsi all'ambiente della camera bianca dei semiconduttori. Nel braccio robotico di trasferimento wafer, le sue caratteristiche di bassa polvere possono evitare l'inquinamento da particelle e, con encoder ad alta-precisione, può raggiungere una precisione di posizionamento di ± 0,005 mm.

The aluminum alloy material used in the attitude adjustment mechanism of aerospace and military equipment satellites is designed to be lightweight. In the deployment mechanism of satellite solar panels, the radiation resistance of linear bearings can meet the requirements of the space environment. Its long life characteristics (MTBF>50000 ore) può ridurre i costi di manutenzione in orbita. Il sistema di guida di precisione nella piattaforma di test dei servi missilistici richiede cuscinetti lineari per resistere a carichi di impatto ad alta-frequenza. Ottimizzando la progettazione del raggio di curvatura della pista, la velocità di risposta dinamica può essere migliorata per garantire l'accuratezza dei dati di prova.

Informazioni sul prodotto

Contatta ora

Questa garanzia di qualità copre l'intero processo dall'approvvigionamento delle materie prime, produzione e lavorazione, assemblaggio alla consegna del prodotto finito della guida in alluminio con cuscinetti lineari circolari con flangia. Garantire che le proprietà del materiale, l'accuratezza dimensionale, la qualità della superficie, la qualità dell'assemblaggio e le prestazioni complessive del prodotto siano conformi agli standard pertinenti e ai requisiti del cliente.

Noi di DLY crediamo che i prodotti eccellenti siano solo una parte della soluzione - un servizio eccezionale completa l'esperienza. Dal momento in cui esplori i nostri componenti di movimento lineare di precisione fino a molto tempo dopo la consegna, forniamo un sistema di servizi completo e senza preoccupazioni,-su misura per le tue esigenze.

• Assistenza pre-vendita personalizzata

Consulenza di esperti: il nostro team tecnico vi guida nella scelta degli alberi lineari, delle viti a ricircolo di sfere o delle guide lineari più adatte alle vostre applicazioni specifiche.

Soluzioni personalizzate: offriamo personalizzazione di dimensioni, tolleranza, trattamento superficiale e lavorazione finale per garantire che il vostro sistema raggiunga le massime prestazioni.

Risposta rapida: tutte le richieste vengono affrontate tempestivamente, aiutandoti a prendere decisioni di acquisto sicure.

• Processo di ordine e consegna efficiente

Elaborazione semplificata: dalla conferma dell'ordine alla programmazione della produzione, garantiamo efficienza e precisione in ogni fase.

Spedizione puntuale-: partner logistici affidabili e un imballaggio accurato garantiscono che i tuoi prodotti arrivino in modo sicuro e nei tempi previsti.

• Preoccupati-Servizio post-vendita gratuito

Assistenza tecnica 24 ore su 24, 7 giorni su 7: i nostri ingegneri professionisti sono disponibili per fornire assistenza e risoluzione dei problemi in qualsiasi momento.

Garanzia di qualità: i prodotti DLY sono dotati di severi rapporti di ispezione e documentazione di qualità tracciabile per la massima tranquillità.

Con il servizio intimo di DLY e il servizio post-vendita senza preoccupazioni-, non solo ottieni prodotti di movimento lineare ad alta-precisione, ma anche un supporto affidabile che mantiene i tuoi progetti senza intoppi.
